YAMAHAルータコマンドリファレンス(RTX1000)

基本的操作方法

コンソールケーブルでPCとつなぎ、TeraTermなどのターミナルソフトで操作する

応用的操作方法

ルータ／スイッチでリモートログインを許可し、TeraTermなどのターミナルソフトでネットワーク経由で接続して操作する
※RTX1000は機能が少ないルータなのでリモートログインはTelnetのみ使用可能だが、それ以外のほとんどのルータはSSHでの接続も可能

初期状態

一般モード、管理者モードともにパスワードなし
本体背後のINITボタンを押しながら電源を入れてしばらくすると初期化される（パスワードを忘れた場合など）

コマンド入力のコツ

操作はすべてコマンド入力（場合によりオプションやパラメータも追加）により行う
コマンドやオプション文字列を途中まで入力してTabキーを押すと補完する（入力部分のみでそのコマンドやオプションが特定できる場合）　例：administrator → ad(Tabキー)
コマンド入力中に ? キーを押すと、そのうしろに入力可能なオプションが表示される

動作モード

一般モードと管理者モードがある

一般モード: 確認用（show config等） → administrator で管理者モードへ移行（パスワード入力が必要）
※一般モードで実行可能なコマンドは管理者モードでも実行可能
管理者モード: 各種管理ができる

戻る操作

exit で一つ前のモードに戻る

no

管理者モードで no (コマンド) を実行すると設定が削除される
例：no ip lan1 address 192.168.0.1/24

全般

show command: 使用可能なコマンド一覧を表示
show config: 現在のすべての設定を確認する
※ここで表示される設定項目は、そのまま設定コマンドとして実行できるものがほとんど
show ip route: 現在のルーティングテーブル情報を確認する
console character ascii/sjis: 文字コードをASCII/シフトJISに設定する
※日本語が文字化けするような場合は ascii にするとよい
login password: 一般モードログイン用パスワード設定
administrator password: 管理者モード用パスワード設定
save: 設定内容を永続的に保存する
restart: 再起動する
cold start: 設定を初期化して再起動する
no (コマンド): (コマンド)で設定した内容を削除する

IPアドレス関連コマンド

ip lanX address XXX.XXX.XXX.XXX/MASK: lanXに対してIPアドレスXXX.XXX.XXX.XXX、サブネットマスクMASKを設定する
例：ip lan1 address 192.168.0.1/24
ip routing on: ルーティング機能を有効にする
ip route default gateway XXX.XXX.XXX.XXX: デフォルトゲートウェイとしてXXX.XXX.XXX.XXXを設定する
※ip route default gateway 11.22.33.44
dns server XXX.XXX.XXX.XXX: 使用するDNSサーバのIPアドレスを設定する
例：dns server 192.168.0.100

サービス関連

rip use on/off: RIP機能を有効化／無効化する
telnetd service on/off: Telnetサーバー機能を有効化／無効化する
dhcp server service/relay: DHCPサーバ/DHCPリレーエージェントを有効化する
dhcp scope: DHCPサーバのスコープ設定
httpd service on/off: HTTPサーバー機能（Webでの管理機能）の有効化／無効化
dns domain DOMAINNAME: ドメイン名の設定（名前解決失敗時に自動的に補完する）
ip host FQDN IP ex. ip host www.abc.com 1.2.3.4: 静的DNSレコードの登録（ホスト←→IPの両方を登録する）
dns static type name value ex. dns static a www.abc.com 1.2.3.4 ex. dns static ptr 1.2.3.4 www.abc.com ex. dns static cname www.abc.com www.realurl.com ex. dns static mx abc.com mx.abc.com ex. dns static ns abc.com ns1.abc.com: typeパラメータ（a,aaa,ptr,mx,ns,cname）にしたがって name（FQDN等）と value（IPaddressやFQDN）を設定

IPSec関連

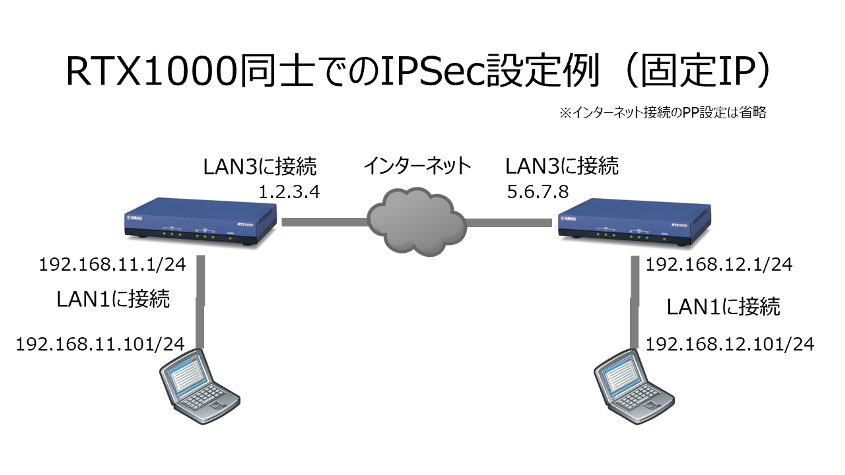

両ルータが固定IPアドレスの場合：メインモード

メインモードはアグレッシブモードよりセキュリティが高い

拠点Ａのルータ設定

tunnel select 1
 ipsec tunnel 101
  ipsec sa policy 101 1 esp 3des-cbc sha-hmac
  ipsec ike keepalive use 1 on
  ipsec ike local address 1 192.168.11.1
  ipsec ike pfs 1 on
  ipsec ike pre-shared-key 1 text PASSWORD
  ipsec ike remote address 1 5.6.7.8
 tunnel enable 1
ip route 192.168.12.0/24 gateway tunnel 1
ip lan3 nat descriptor 1
nat descriptor type 1 masquerade
nat descriptor address outer 1 primary
nat descriptor masquerade static 1 1 192.168.11.1 esp
nat descriptor masquerade static 1 2 192.168.11.1 udp 500
ipsec auto refresh on

拠点Ｂのルータ設定

tunnel select 1
 ipsec tunnel 101
  ipsec sa policy 101 1 esp 3des-cbc sha-hmac
  ipsec ike keepalive use 1 on
  ipsec ike local address 1 192.168.12.1
  ipsec ike pfs 1 on
  ipsec ike pre-shared-key 1 text PASSWORD
  ipsec ike remote address 1 1.2.3.4
 tunnel enable 1
ip route 192.168.11.0/24 gateway tunnel 1
ip lan3 nat descriptor 1
nat descriptor type 1 masquerade
nat descriptor address outer 1 primary
nat descriptor masquerade static 1 1 192.168.12.1 esp
nat descriptor masquerade static 1 2 192.168.12.1 udp 500
ipsec auto refresh on

片方（両方）が動的IPアドレスの場合：アグレッシブモード

片方がクライアントなどの場合はこちらで設定する
メインモードよりセキュリティ強度が低いのでメインモードが使える場合はメインモードを使うべき

拠点Ａのルータ設定
```
tunnel select 1
ipsec tunnel 101
ipsec sa policy 101 1 esp 3des-cbc sha-hmac
ipsec ike local address 1 192.168.3.1
ipsec ike pfs 1 on
ipsec ike pre-shared-key 1 text PASSWORD
ipsec ike remote address 1 any
ipsec ike remote name 1 IPSEC_NAME
tunnel enable 1
ipsec auto refresh on
ip route 192.168.4.0/24 gateway tunnel 1
nat descriptor type 1 masquerade
nat descriptor masquerade static 1 1 192.168.3.1 udp 500
nat descriptor masquerade static 1 1 192.168.3.1 esp
```
1. tunnel select 1
  # 使用するtunnelインターフェイス番号を指定
2. ipsec tunnel 101
  # tunnelインターフェイスで利用するIPSec番号の設定
3. ipsec sa policy 101 1 esp 3des-cbc sha-hmac
  # IPSecの暗号化アルゴリズム（3des-cbc sha-hmac）の選択
4. ipsec ike local address 1 192.168.3.1
  #ルータの内部IPアドレスの指定
5. ipsec ike pfs 1 on
  # IKEフェーズ２でPFSを使用するための定義
6. ipsec ike pre-shared-key 1 text PASSWORD
  # 事前共有鍵（PASSWORD）の設定
7. ipsec ike remote address 1 any
  対抗するルータの指定として任意のIPアドレスを許可
8. ipsec ike remote name 1 IPSEC_NAME
  対抗するルータの識別名（IPSE_NAME）を指定
9. tunnel enable 1
  設定したトンネリングインターフェイスの有効化
10. ipsec auto refresh on
  IPSec SAの自動更新を有効化
11. ip route 192.168.4.0/24 gateway tunnel 1
  対抗の内部ネットワークへのルーティング設定を追加
12. nat descriptor type 1 masquerade
  nat descriptor masquerade static 1 1 192.168.3.1 udp 500
  nat descriptor masquerade static 1 1 192.168.3.1 esp
  IPSecで使用する 500/udp, esp をNAT設定
拠点Ｂのルータ設定
```
tunnel select 1
ipsec tunnel 101
ipsec sa policy 101 1 esp 3des-cbc sha-hmac
ipsec ike local address 1 192.168.4.1
ipsec ike pfs 1 on
ipsec ike pre-shared-key 1 text PASSWORD
ipsec ike remote name 1 IPSEC_NAME
ipsec ike remote address 1 111.222.11.22
tunnel enable 1
ipsec auto refresh on
ip route 192.168.3.0/24 gateway tunnel 1
nat descriptor type 1 masquerade
nat descriptor masquerade static 1 1 192.168.4.1 udp 500
nat descriptor masquerade static 1 1 192.168.4.1 esp
```
1. tunnel select 1
  # 使用するtunnelインターフェイス番号を指定
2. ipsec tunnel 101
  # tunnelインターフェイスで利用するIPSec番号の設定
3. ipsec sa policy 101 1 esp 3des-cbc sha-hmac
  # IPSecの暗号化アルゴリズム（3des-cbc sha-hmac）の選択
4. ipsec ike local address 1 192.168.4.1
  #ルータの内部IPアドレスの指定
5. ipsec ike pfs 1 on
  # IKEフェーズ２でPFSを使用するための定義
6. ipsec ike pre-shared-key 1 text PASSWORD
  # 事前共有鍵（PASSWORD）の設定
7. ipsec ike remote name 1 IPSEC_NAME
  対抗するルータの識別名（IPSE_NAME）を指定
8. ipsec ike remote address 1 111.222.11.22
  対抗のルータのグローバルIPアドレスを指定
9. tunnel enable 1
10. ipsec auto refresh on
  IPSec SAの自動更新を有効化
11. ip route 192.168.3.0/24 gateway tunnel 1
  対抗の内部ネットワークへのルーティング設定を追加
12. nat descriptor type 1 masquerade
  nat descriptor masquerade static 1 1 192.168.4.1 udp 500
  nat descriptor masquerade static 1 1 192.168.4.1 esp
  IPSecで使用する 500/udp, esp をNAT設定
